Centrale di Controllo EFC SHEV-6
Cod. 7505519
Sistema di Evacuazione Fumo e Calore

La Centrale di controllo compatta SHEV-6 (cod. 7505519) è l'unità di gestione primaria per i sistemi di Evacuazione Naturale di Fumo e Calore (EFC / SHEV). Sviluppata in rigorosa conformità con le normative europee EN 12101 (Parti 9 e 10), questa centrale aziona e coordina in modo intelligente gli attuatori a 24V DC.

In caso di incendio, il sistema apre tempestivamente le finestre e i lucernari nella parte alta dell'edificio per espellere fumi e gas tossici, gestendo contemporaneamente le prese d'aria fresca nelle zone basse. Questo processo crea vie di fuga sicure e prive di fumo, tutelando le persone durante l'evacuazione e agevolando l'intervento dei vigili del fuoco. Oltre all'emergenza, la centrale gestisce l'automazione della ventilazione naturale quotidiana, offrendo funzioni programmabili (come la ventilazione limitata o la funzione a "uomo presente") per il massimo comfort abitativo.


Ambito di utilizzo

Il modello SHEV-6 (con uscita potenziata a 6,0 A) è ideale per l'installazione all'interno di edifici civili, commerciali, industriali e strutture pubbliche che necessitano di adeguamenti antincendio severi e sistemi di ventilazione integrati. Si interfaccia perfettamente con attuatori per serramenti, sensori climatici (vento e pioggia), rilevatori di fumo, rilevatori di calore e pulsanti di emergenza, divenendo il vero e proprio "cervello" della sicurezza e del ricambio d'aria dell'intero stabile.


Specifiche Tecniche

Modello: SHEV 6 METAL IP (Codice Articolo: 7505519)

Tensione di alimentazione di rete: 230V ~ 50/60Hz

Tensione di uscita operativa: 24V DC

Massima corrente di carico: 3,0 A- 6,0 A

Autonomia in emergenza: Fino a 72 ore garantite in caso di interruzione dell'energia elettrica

Certificazioni e Normative: Potenza di soccorso conforme agli standard EN 12101-9 ed EN 12101-10

Classe di protezione: IP54 (protezione contro polveri e spruzzi d'acqua)

Temperature di funzionamento: Da -5°C a +40°C

Monitoraggio di sicurezza: Gestione e controllo di attuatori, interruttori di emergenza, rilevatori di fumo e contatti di allarme fuoco

Ingressi integrati: 7 ingressi principali (espandibili fino a 1 unità locale per interruttori di ventilazione, rilevatori calore/fumo, sensori vento/pioggia e segnale d'allarme)

Contatti di segnalazione: 2 contatti neutri programmabili tramite dip-switch (max 30 VDC, 2 A)

Indicatori LED di stato: Pronto (verde), Difetto (giallo), Allarme (rosso)

Dimensioni del contenitore: 361 x 254 x 111 mm

Peso complessivo: 6,4 Kg


Composizione

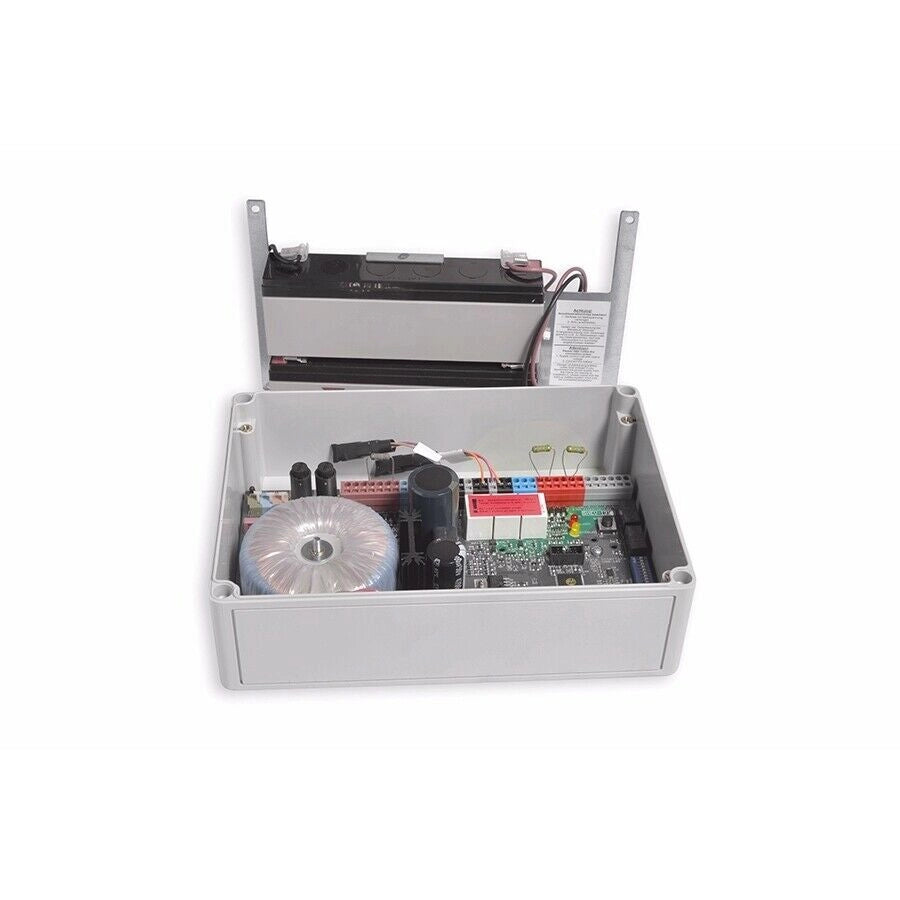

Pannello di controllo elettronico principale SHEV-6

Alloggiamento (Box) in metallo ad alta resistenza (IP54)

Modulo per l'alimentazione energetica primaria e secondaria

Batteria al piombo da 2,3 Ah inclusa (per il soccorso di emergenza energetico)

Garanzia 24 mesi
