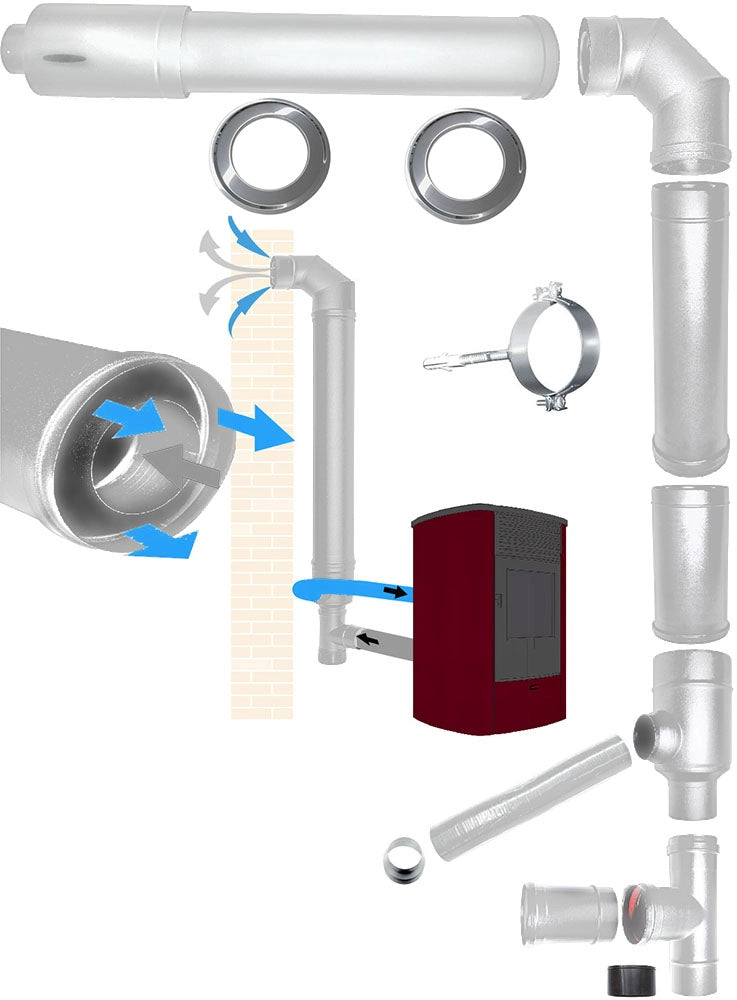

kit aspirazione e scarico coassiale per stufa a pellet  Kit facciata MBM 80/125 in acciaio inox 316 per configurazioneorizzontale concentrica coassiale per stufe a tenuta stagna con scarico in facciata(ove consentito).Questo tipo d'installazione con uscita frontale è molto semplice da realizzare, perché non richiede un sollevamento attraverso il tetto e di conseguenza non necessita di nessun lavoro tecnico e costoso.Questo permette alla stufa di funzionare a tenuta stagna, prendendo l'aria all'esterno dell'abitazione grazie alla tubazione coassiale. Questo è obbligatorio in Francia per le case BBC o RT2012.Il principio è molto semplice: i tubi hanno 2 condottidistinti. All'esterno il tubo ha un diametro di 125mm, ed è la parte all'internodella quale passerà l'aria, all'interno c'è un secondo condottodi diametro 80mm utilizzato per l'evacuazione dei fumi. Questo permette dipre-riscaldare l'aria in ingresso migliorando l'efficienza del generatoredi calore.Il foro nel muro deve quindi avere un diametro minimo di 140mm.Una volta realizzato il foro, l'assemblaggio di tutti gli elementi richiederà pochi minuti. Questi tubi vanno ad incastrarsi l'uno nell'altro con attacco maschio/femmina.  ELEMENTI COMPRESI NEL KIT:nr.1 RACCORDO T 90F INOX ø80 + TAPPO CONDENSA CHIUSO NERO IN SILICONEnr. 1 ELEMENTO SDOPPIATORE ø80/125 COASSIALE INOXnr. 1 ELEMENTO LINEARE 1 MT ø80/125 COASSIALE INOXnr. 1 ELEMENTO LINEARE 0.5 MT ø80/125 COASSIALE INOXnr. 1 CURVA 90 ø80/125 COASSIALE INOXnr. 1 TERMINALE ORIZZONTALE ø80/125 COASSIALE INOXnr. 1 TUBO FLESSIBILE IN ALLUMINIO NATURALE ø50 L. 1,5 MT + RIDUZIONE ø50/40 ALLUMINIO NATURALEnr. 2 ROSONE INOX ø130 nr. 4 FASCETTA DI BLOCCAGGIO ø125 COASSIALE INOXnr. 3 FASCETTA DI BLOCCAGGIO ø80 INOXnr. 1 FASCETTA MURALE INOX CON TASSELLO ø130nr. 1 ELEMENTO LINEARE 0.25 MT ø80 INOX (da installare in caso di distanziamento a muro, ove necessario)7 guarnizioni in silicone ad alta temperatura fornite a corredo       ISTRUZIONI DI MONTAGGIO:1.       Installazione del TEE con il suo tappo condensa.2.       Installazione dell'elemento sdoppiatore.3.       Rimuovere, se necessario, il pannello di controllo in modo che i tubi verticali possano essere posizionati senza toccare o passare troppo vicino al pannello stesso. 4.       Installazione dei 2 elementi coassiali da 1 mt e 0.5 mt. 5.       Installazione della curva a 90. A partire da questo momento potete posizionare la vostra stufa e tracciare la posizione esatta per la realizzazione del foro a muro.6.Installazione del terminale di attraversamento a parete. Lo spessore massimo di attraversamento del muro è di circa 0.5 mt. È necessario che questo terminale sia di circa 30 cm all'esterno. Il collare a muro serve per fissare la canna alla parete ( NB: non sopporta carichi verticali). È anche importante che la facciata su cui è realizzata questa uscita sia essere libera da qualsiasi ostacolo che possa disturbare lo scarico dei gas di combustione e/o l'alimentazione dell'aria (ad es. Angolo della parete di ritorno).7.       Installazione del tubo di aspirazione dell'aria tra il raccordo a T (elemento sdoppiatore) e l'uscita della stufa. La riduzione da ø50 a ø40 dovrà essere utilizzata solo nel caso in cui l'uscita della stufa sia di tali dimensioni.8.       Nel kit è presente un elemento a copertura del raccordo a T (protezione anti-calore), ma il suo montaggio è facoltativo.
